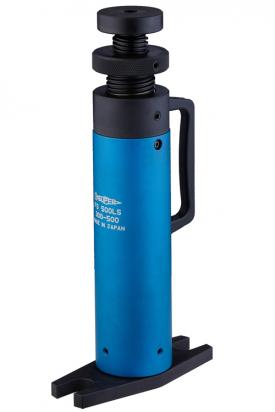

大型機用スクリューサポート　ロングストローク型FS500LS

特徴

  • 大型ワークや背の高いワーククランピングに便利です。
  • 切削時のビビリの抑制にも最適です。
  • 2条ねじ（ピッチ4）と逆ねじを使用している為、中間おねじ1回転あたり16ｍｍ上昇する早送りが可能です。
  • 上部おねじは回転せず上昇する為、接触時はワークに傷がつきません。
  • おねじをロックするロックネジ（ロックピース付）を締め付けることで、ねじの緩みを抑制します。
  • 土台プレートの溝を使用し、固定することにより、倒れ防止に成ります。
  • 下部本体にアルミニュウムを採用することにより、質量を約２５％カットしました。（当社比）

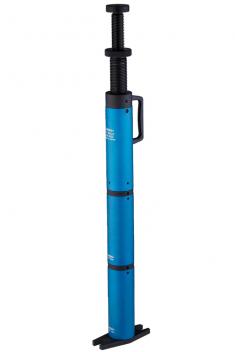

  • 別売ジョイントサポート(FSJ200)を継ぎ足すことで、高さを２００ｍｍずつアップさせます。（ジョイントサポート接続は、2個までです。）
  • 取り付けると持ち運びが便利な取手も付属しています。
  • 付属品：六角棒レンチ（3mm・4mm）各1本付

カタログを見る

仕様

材質 本体：アルミニュウム(A5052)、ネジ部：スチール(S45C)
熱処理 ネジ部焼入：35～47HRC
仕上げ 本体色：ブルー、ネジ部：黒染
製品スペック 外径(mm)：Ф70mm
製品スペック 土台プレート長：170mm
製品スペック 高さストローク：300～500mm
製品スペック 耐荷重：150kN（ジョイントサポート1個接続時耐荷重：120kN、2個接続時耐荷重：100kNに耐荷重が落ちますのでご注意ください。）
製品スペック 質量(kg)：5.5
